Массив выделенного элемента
Массив выделенного элемента позволяет создать копии существующих элементов с определённым шагом.
-

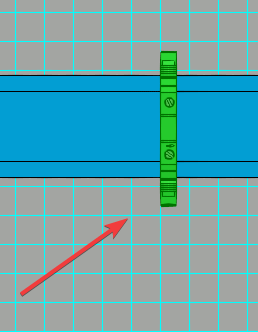

Выделяем 3D элемент или сборку, которую хотим скопировать.
-

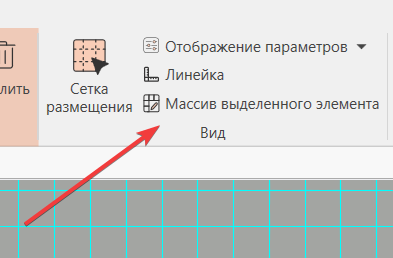

Активируем команду «Массив выделенного элемента».
В режиме изоляции кнопка «Массив выделенного элемента» может быть сдвинута вправо. -

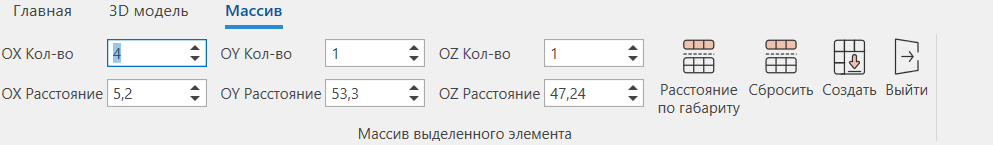

Настраиваем количество элементов и шаг размещения
Расстояние между элементами необходимо задать в соответствии с параметрами объекта. Кнопка «Расстояние по габариту» автоматически выставляет параметры в соответствии с заданными у модели. Продукция ДКС имеет заданные параметры, пользовательские модели необходимо заполнить вручную.Важно! В количество элементов входит в том числе исходный выбранный элемент.. -

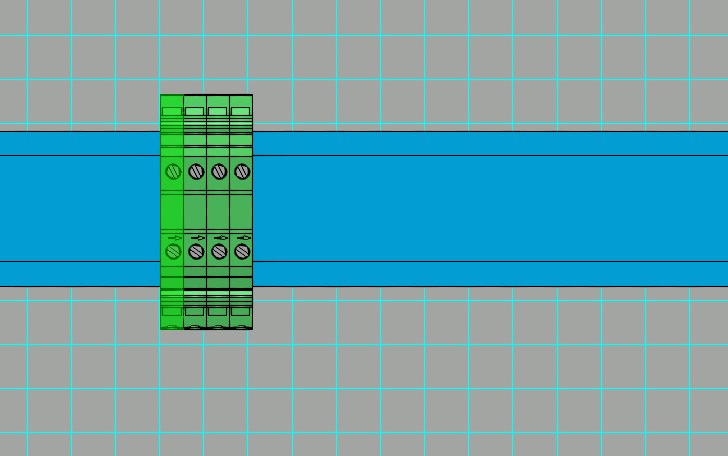

Применяем массив с помощью кнопки «Создать».
-

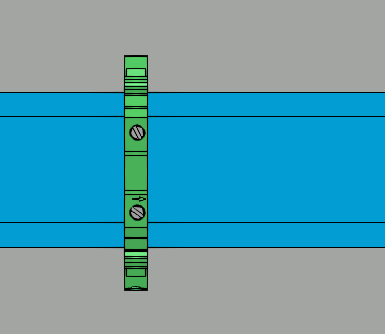

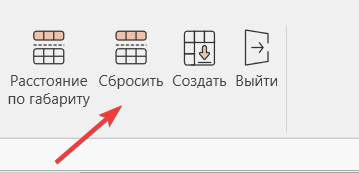

Сбросить массив можно с помощью «Сбросить».
-
После создания массива необходимо выйти из функции с помощью кнопки «Выйти».
Важно! Чтобы создать массив другого элемента, сначала выйдите из режима «Массив», выберите другой элемент и нажмите кнопку «Массив выделенного элемента».
