Однолинейная схема

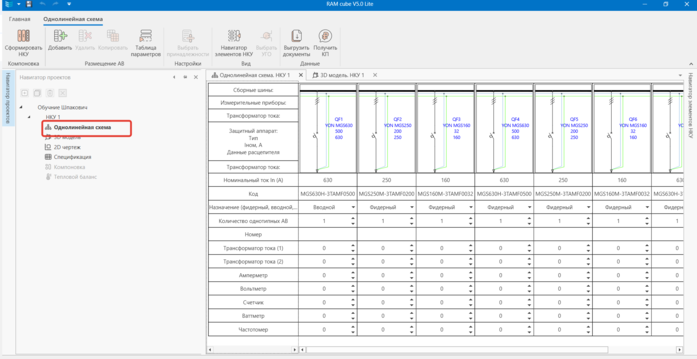

В данном разделе формируется однолинейная схема.
Важно! Однолинейная схема формируется исключительно из УГО (условно-графических обозначений) автоматических выключателей, добавленных в проект.
|

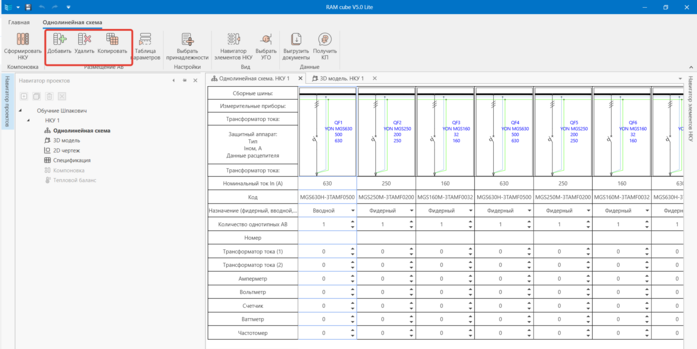

С помощью кнопок на панели быстрого доступа можно добавлять в схему и убирать из неe автоматические выключатели.
Важно! Добавление/удаление происходит исключительно в рамках однолинейной схемы, при этом 3D модель изменена не будет.
|

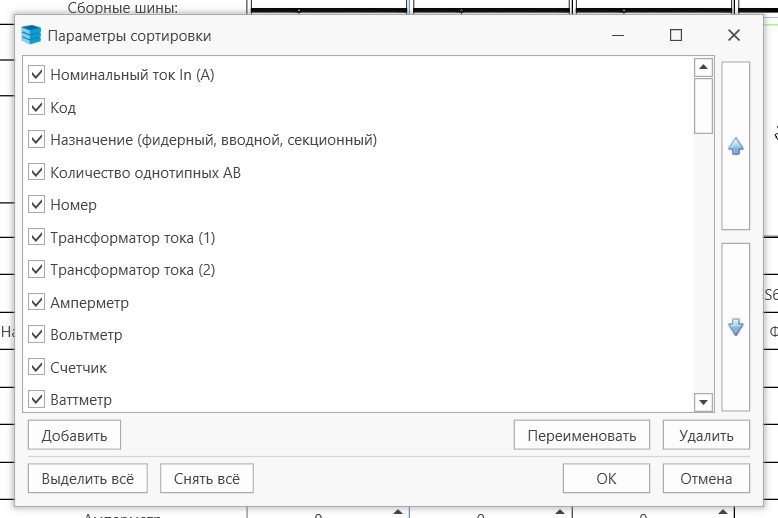

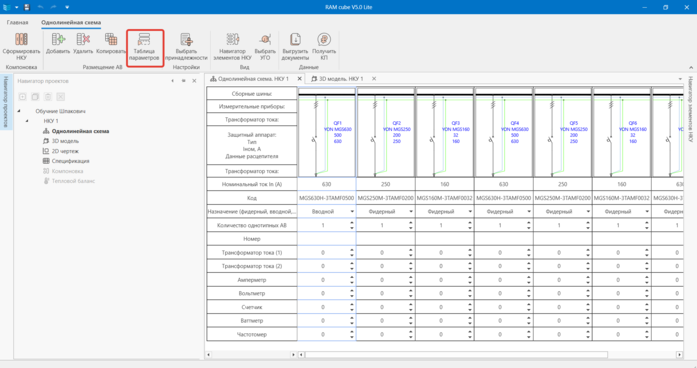

Задать отображаемые параметры можно с помощью таблицы параметров.

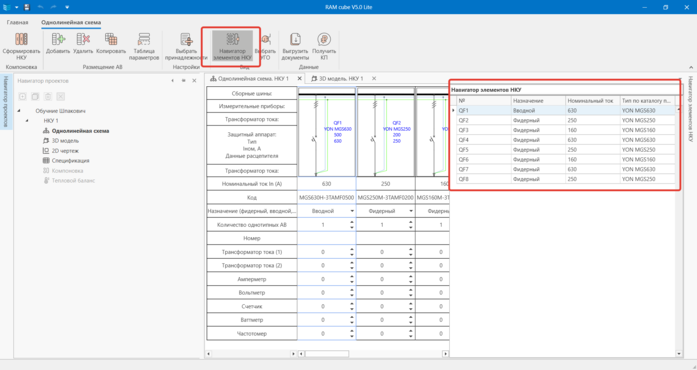

В панели «Навигатор элементов НКУ» отображается список автоматических выключателей, размещённых на схеме.
С помощью кнопки «Выбрать УГО» можно задать элементу УГО из базы программы или пользовательской базы данных.

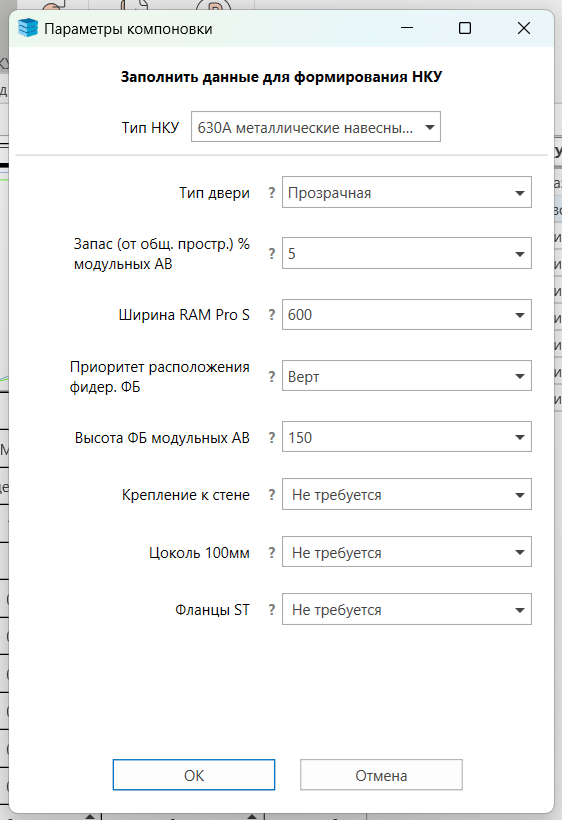

Кнопка «Сформировать НКУ» создаёт компоновку НКУ на основании однолинейной схемы.
