Добавление при наличии STEP-модели

Когда используется:

В наличии детализированная модель в формате STEP. На ПК имеется САПР AutoCAD/NanoCAD.

Описание действий:

1.     Запускаем AutoCAD/NanoCAD. Создаём пустой файл.

2.     В верхнем меню находим «Импорт» → «Другие форматы».

3.     Указываем STEP-модель. После её импорта в левом нижнем углу экрана нажимаем на ссылку.

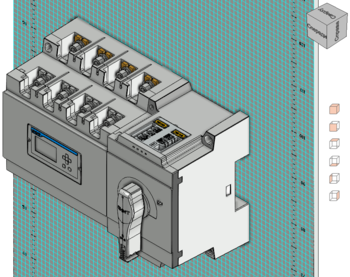

4.     Полученную DWG-модель сохраняем в удобное место.

Важно: файл не удалять — RAM cube использует его как источник геометрии.

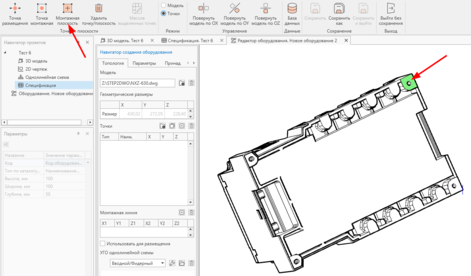

5.     Запускаем RAM cube и переходим в Навигатор элементов НКУ → Вкладка «Оборудование» → нажимаем «+».

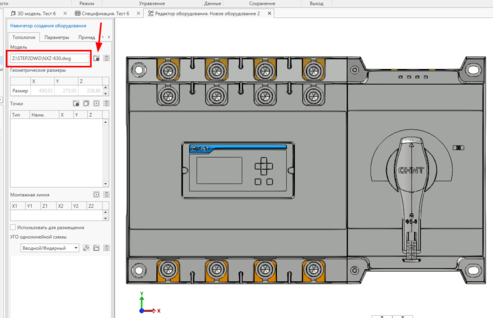

6.     Указываем конкретный путь к DWG-модели.

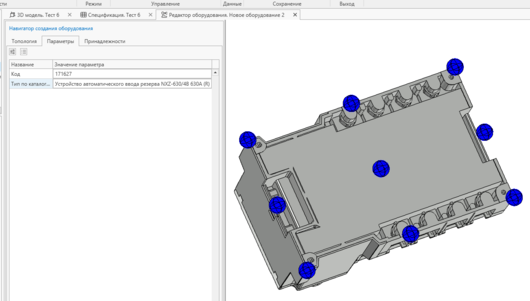

7.     Далее выполняем те же действия, что и в разделе «Добавление пользовательского оборудования», начиная с шага 3 (размещение точек и заполнение параметров).
